MIMOmesh Series

MIMOmesh 机载

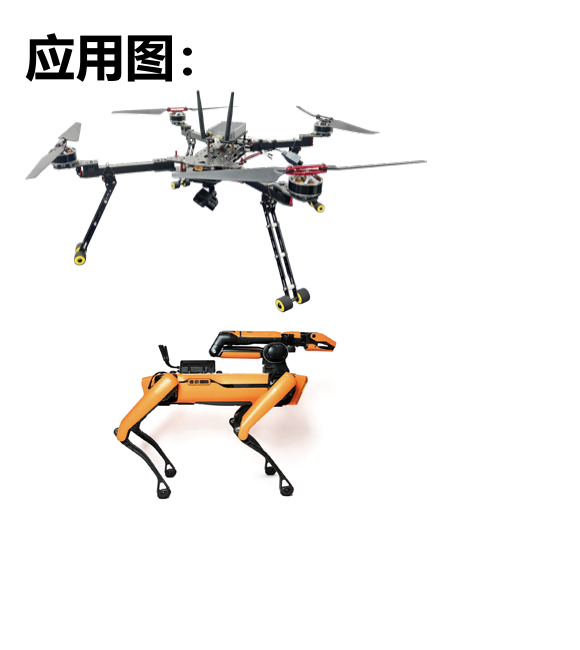

面向无人机、无人艇、空地 ISR 与移动载荷的轻量化 MIMO 自组网电台系列。

查看规格返回产品总览

Airborne SWaP-C

覆盖微型载荷到高功率远距机载链路

机载系列按平台尺寸、飞行距离、供电能力、视频接口和频段环境进行选型，适合小型无人机、复合翼、固定翼、旋翼平台和空地中继任务。

支持点对点、点对多、多跳中继和动态自组网。
可按任务配置功率、频段、接口和视频输入能力。
适合飞控、吊舱、高清视频、串口和定位数据并发回传。

Power Selection

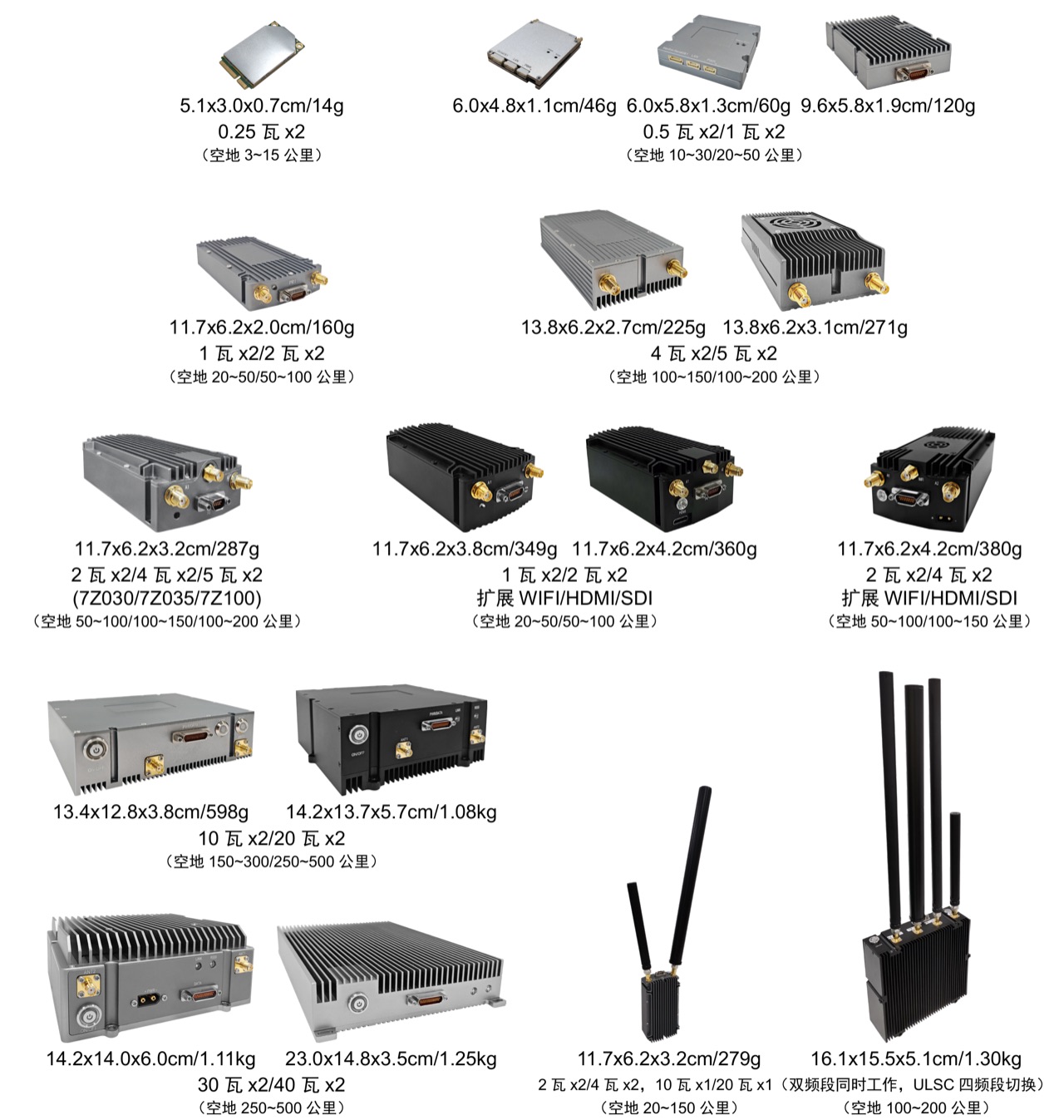

按功率档快速选型

覆盖 0.25W x2 到 40W x2，按距离、载荷尺寸、供电能力快速定位。

0.25 瓦 x2

3-15 公里

载荷: 5.1x3.0x0.7cm / 14g
供电: 3.5-5V DC
功耗: 工作 1-2A；待机 0.5-1A@3.5-5V

0.5 瓦 x2

10-30 公里

载荷: 6.0x4.8x1.1cm / 46g
6.0x5.8x1.3cm / 60g
供电: 9-39V DC
功耗: 工作 0.3-0.5A；待机 0.2-0.3A@12V

1 瓦 x2

20~50 公里

载荷: 9.6x5.8x1.9cm / 120g
供电: 9-39V DC
功耗: 工作 1-2A；待机 0.5-0.7A@12V

1 瓦 x2 / 2 瓦 x2

20~100 公里

距离: 1 瓦：20~50 公里；2 瓦：50~100 公里
载荷: 11.7x6.2x3.8cm / 160g
供电: 9-39V DC（1 瓦）；12-36V DC（2 瓦）
功耗: 工作 1-2A；待机 0.5-0.7A@12V

4 瓦 x2 / 5 瓦 x2

100~200 公里

距离: 4 瓦：100~150 公里；5 瓦：100~200 公里
载荷: 13.8x6.2x2.7cm / 225g
13.8x6.2x3.1cm / 271g
供电: 12-36V DC
功耗: 工作 2-4A；待机 0.5-0.7A@12V

2 / 4 / 5 瓦 x2

50~200 公里

距离: 2 瓦：50~100 公里；4 瓦：100~150 公里；5 瓦：100~200 公里
载荷: 11.7x6.2x3.2cm / 287g
供电: 12-36V DC
功耗: 工作 2-4A；待机 0.5-0.7A@12V

10 瓦 x2 / 20 瓦 x2

150~500 公里

距离: 10 瓦：150~300 公里；20 瓦：250~500 公里
载荷: 13.4x12.8x3.8cm / 598g
供电: 18-32V DC
功耗: 10 瓦：工作 3-6A，待机 0.7-0.9A@18V；20 瓦：工作 6-10A，待机 0.7-0.9A@20V

30 瓦 x2 / 40 瓦 x2

250~500 公里

载荷: 14.2x14.0x6.0cm / 1.11kg
23.0x14.8x3.5cm / 1.25kg
供电: 28-32V DC
功耗: 工作 22A；待机 0.4-1.6A@28-32V

传输速率

1-70Mbps(20MHz BW, 7Z020) / 1-130Mbps(20MHz BW, beamforming by 7Z030) / 1-252Mbps(40MHz BW, 7Z035) / 1-350Mbps(80MHz BW, 7Z100)

频率范围

70M-6GHz 可定制。收发同频或异频的，单频段 2T2R 或双频段可设置选择 1T2R

业务接口

IP, RS232+UART or SBUS, PTT voice

Technical Specifications

技术指标

Airborne SWaP-C

MIMOmesh 机载技术指标

总体

参数	指标
SDR 平台，波形	AD936X + FPGA（7Z020、7Z030、7Z035、7Z100），移动网络 MANET + MIMO。
MIMO 技术	空时编码、接收分集、TX/RX 波束成形、空间复用。
接收灵敏度	-103dBm@5MHz BW。
工作信道带宽	1.25/2.5/5/10/20MHz（7Z020、7Z030）/ 40MHz（7Z035）/ 80MHz（7Z100，40MHz + 40MHz 双天线异频收发 of CA 载波聚合），可设置。
传输速率	1-70Mbps（20MHz BW，7Z020）/ 1-130Mbps（20MHz BW，beamforming by 7Z030）/ 1-252Mbps（40MHz BW，7Z035）/ 1-350Mbps（80MHz BW，7Z100），自适应，QoS。
调制方式	TD-COFDM，BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM 自适应（固定设置选配）。
射频输出功率	0.25 瓦 x2；0.5 瓦 x2；1 瓦 x2；2 瓦 x2；4 瓦 x2；5 瓦 x2；10 瓦 x2；20 瓦 x2；30 瓦 x2；40 瓦 x2。支持 TPC 功率自适应，1dBm 可调节。
单跳通讯距离	空地 3-15 公里，0.25 瓦 x2；10-30 公里，0.5 瓦 x2；20~50 公里，1 瓦 x2；50~100 公里，2 瓦 x2；100~150 公里，4 瓦 x2；100~200 公里，5 瓦 x2；150~300 公里，10 瓦 x2；250~500 公里，20 瓦 x2/30 瓦 x2/40 瓦 x2。
通信方式	分布式无中心的点对点 / 点对多 / 多对多，二层或三层动态路由、多跳中继，星型 / 线形 / 网状 / 混合动态。
单跳延时	平均 6ms（单向，20MHz BW）。
安全加密	DES，AES128/256（SM4/SNOW3G/ZUC 选配，芯片 / TF 卡加密定制或外接保密机）。
抗干扰工作模式	手动频谱扫描的信道选择，全频段增强智能选频（频谱感知）/ 全频段自适应跳频 FHSS / 漫游模式，多等级抗干扰。
本地 / 远程管理	工作频率、信道带宽、网络 ID、发射功率等参数设置，频谱扫描，网络拓扑、链路场强信噪比、上传下载流量、节点间距离等实时显示和统计记录，BD/GPS(GNSS) 定位电子地图，温度 / 电压 / 干扰监测，软件升级（远程静默及唤醒选配）。
其它	开机启动时间小于 28 秒，入网 / 更新 / 切换时间小于 1 秒；单系统用户容量不限（256 个以上），自组网跳转次数不限（数据 15+ 跳、语音 10+ 跳、视频 8+ 跳），三跳以上传输速率总损失小于 70%；自动载波跟踪，适应 ±6kHz 频偏的多普勒频移，支持时速 7200 公里以上（6 马赫，2000 米 / 秒）的移动通信。

工作频段选择

频段	频率范围
说明	70M-6GHz / Uper C-X-Ku 可定制。收发同频或异频的 TDD，单频段 / 双频段 / 三频段的 2T2R。
VHF/UHF (MHz)	360-450 / 450-550 / 570-700 / 800-950，225-400 / 225-678 / 320-470*
L Band (GHz)	1.0-1.2 / 1.1-1.3 / 1.3-1.5 / 1.5-1.7 / 1.6-1.8，1.0-1.5 / 1.1-1.6 / 1.2-1.7 / 1.3-1.8 / 1.6-2.3 / 1.7-2.4 / 1.8-2.5*
S Band (GHz)	2.0-2.2 / 2.2-2.4 / 2.3-2.5 / 2.5-2.7 / 2.7-2.9 / 3.2-3.4 / 3.4-3.6 / 3.6-3.8，1.9-2.7 / 2.0-2.7 / 2.1-2.7 / 2.7-3.6*
C Band (GHz)	4.4-5.0 / 5.25-5.85，4.2-5.2 / 5.5-6.0 / 6.4-7.2*
中国工信部 (MHz)	336-344 / 512-592 / 566-626 / 606-678 / 1420-1520 / 1430-1444
注	* 功率与体积尺寸重量不同。

Type Approval

型号核准与规格型号

中国工信部无线电管理局产品型号核准证：2018FP5238、2018FP6081、2021FP0114、2021DP10060、2022FP15779

规格型号:

最高信道带宽 (MHz)	通道功率 (瓦)	工作频段 (MHz)	内置 WIFI AP	内置视频编码	内置公网 / 专网	内置 SBUS
20	0.25, 0.5	600, U	0（无）	0（无）	0（无）	0（无）
40	1, 2, 4, 5	1400, L	1（有）	HDMI	4G/5G 模块	1（有）
80	10, 20	2300, S		SDI/AV	4G LTE CPE
	30, 40	4500, C

AB20-2x2-1400-1-HDMI-4G/5G-0 表示：最高信道带宽 20MHz，2 瓦 x2，1400MHz，带 WIFI AP，内置 HDMI 编码，不带内置 4G/5G 公网模块，不带内置 SBUS 的机载电台。

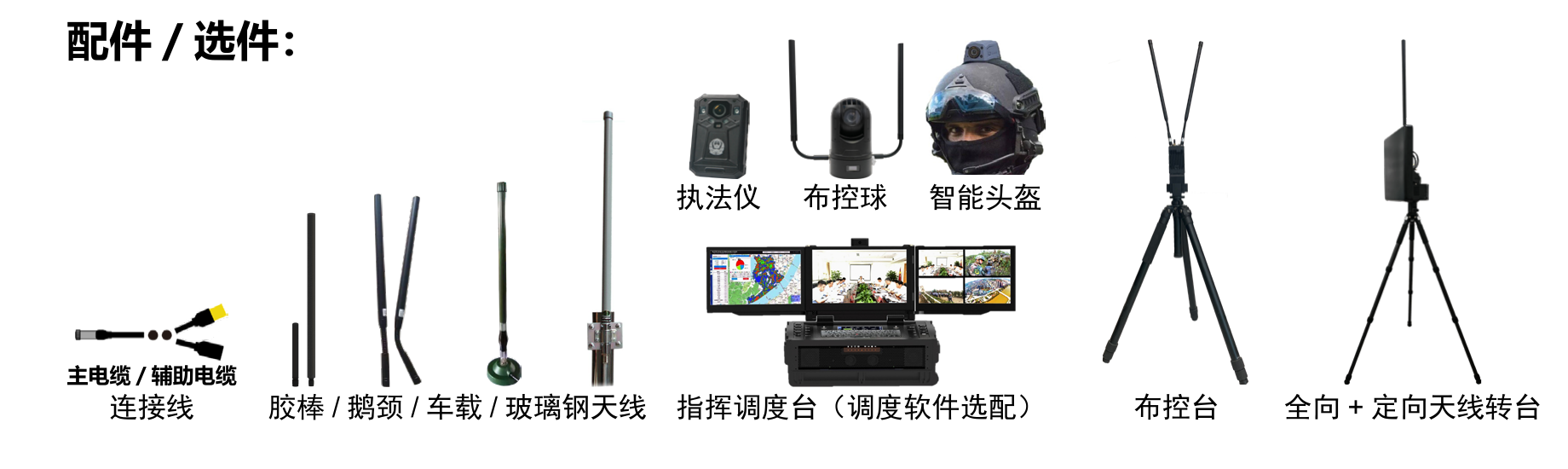

配件 / 选件：主电缆、辅助电缆、胶棒、鹅颈、车载、玻璃钢天线、执法仪、布控球、智能头盔、指挥调度台、布控台、全向加定向天线转台
