Wireless Digital Data Link

DDLmesh低成本系列

面向高清图传、远距离数传和无人平台控制链路的低成本多通道数据链。

查看规格返回产品总览

Low Cost Data Link

高清图传、远距离数传多通道数据链

DDLmesh 低成本系列是一款体积小、重量轻、2x2 MIMO、频段丰富的低成本远距离图传 / 数传产品，适合 UAV、无人车、无人船、机器人和特种车辆。

最高 70Mbps 数据流，支持一路 4K、多路 1080P 或 720P 高清图像。
支持非视距 NLOS 和高速移动传输，开阔环境 50 公里以上，通视最高 100-500 公里。
3 个串口和 2 个视频接口可同时工作，飞控、话音、BD/GPS、视频和 IP 数据一起传输。

DDLmesh vs MIMOmesh

同平台、同波形，面向小规模网络的低成本方案

DDLmesh 与 MIMOmesh 采用同类 SDR 平台、相同物理层波形、HTDMA MAC 和射频电路，在射频功率、灵敏度、低延时、抗干扰、加密、网管、尺寸供电与防护等方面保持类似体验。

低成本 DDLmesh

采用 AD9363 + 7Z020，支持最高 20MHz 信道带宽和最高 70Mbps 传输速率。

网络规模: 小于 8 个节点
定位: 直通 / 多跳中继数据链

MIMOmesh 大规模组网

采用 AD9361 + 7Z030 或 7Z100，支持最高 80MHz 信道带宽和 350Mbps 以上传输能力。

网络规模: 500 个以上节点
定位: 宽带无线自组网

兼容互通 / 授权升级

相同参数条件下，DDLmesh 可与 MIMOmesh 系列兼容互通，并可通过授权软件升级到对应的大规模组网能力。

兼容: 同参数互通
升级: 授权软件升级

小规模 Mesh

简化 MANET 动态路由协议，支持节点数小于 8 个的线型、网状网和动态混合网。

通信: P2P / P2MP / MP2MP
中继: 支持多跳中继

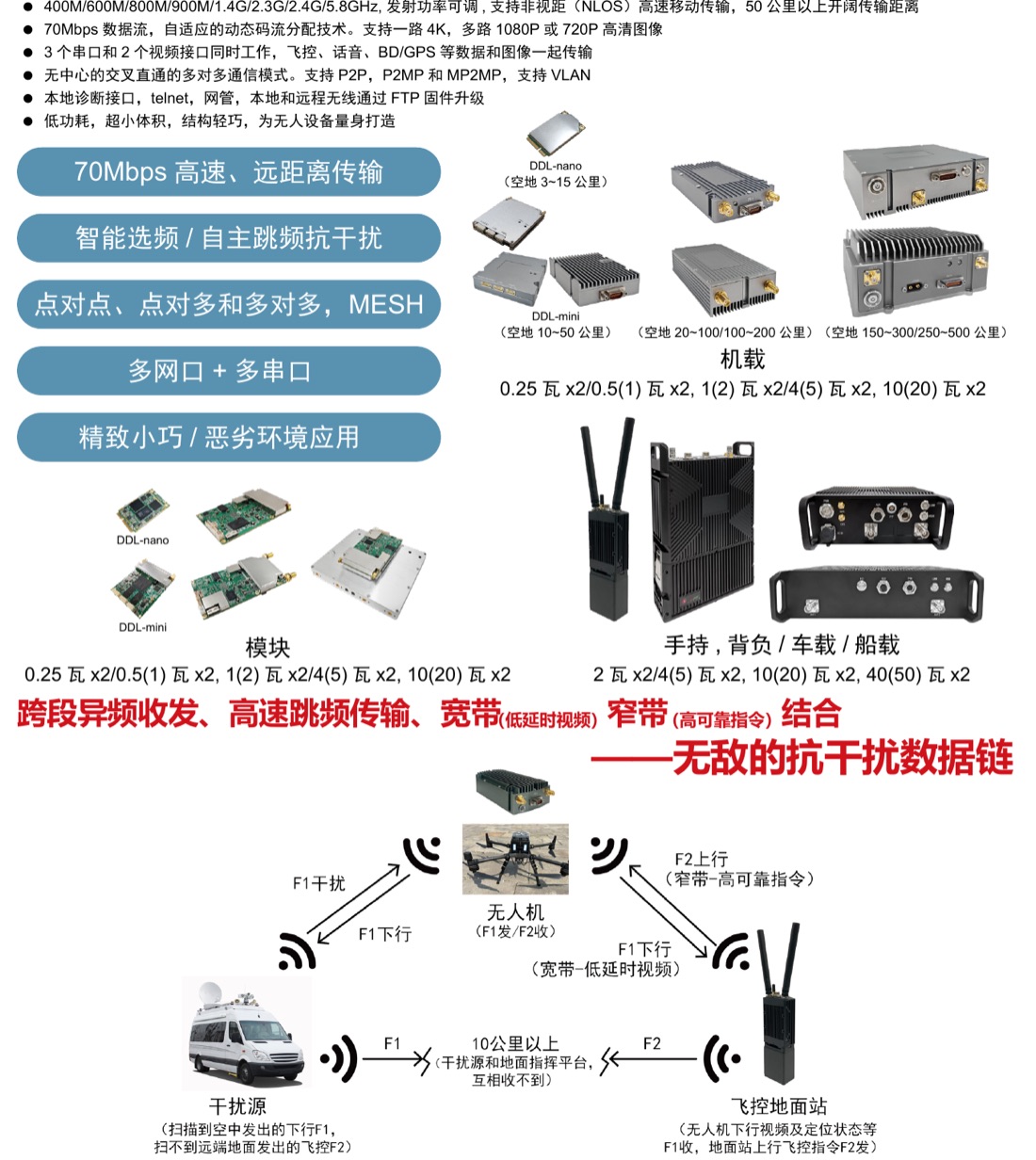

抗干扰数据链

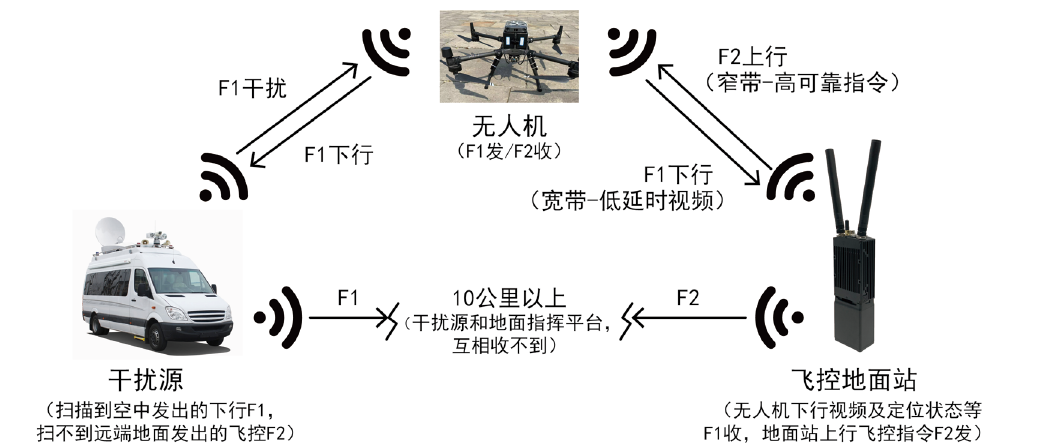

支持智能选频、自主跳频、跨段异频收发，以及宽带低延时视频结合窄带高可靠指令。

宽带: 低延时视频
窄带: 高可靠指令

多形态部署

覆盖 OEM 模块、机载、手持、背负、车载、船载等形态，按功率、频段、接口和距离选型。

功率: 0.25W x2 至 40(50)W x2
特制: 150W x2 / 250W x2

Technical Specifications

技术指标

DDLmesh Data Link

高清图传、远距离数传多通道数据链

总体

参数	指标
SDR 平台，波形	AD9363 或 AD9361 + 7Z020，移动网络 MANET。
MIMO 技术	2x2 MIMO，空时编码、接收分集、TX/RX 波束成形、空间复用；采用 Beamforming、MRC、ML、LDPC 编码等技术。
接收灵敏度	-103dBm@5MHz BW，-117dBm@250KHz。
工作信道带宽	1.25/2.5/5/10/20MHz 宽带，250k/500k/1MHz 窄带；可设置。
传输速率	1-70Mbps（20MHz BW）宽带，50-1000kbps 窄带；自适应，QoS。
调制方式	TD-COFDM，BPSK/QPSK/16QAM/64QAM 自适应（固定设置选配）。
射频输出功率	0.25 瓦 x2（nano 模块 / 机载）；0.5 瓦 x2 / 1 瓦 x2（mini 模块 / 机载）；1 瓦 x2 / 2 瓦 x2（模块 / 机载 / 手持）；4 瓦 x2 / 5 瓦 x2（模块 / 机载 / 手持 / 车载 / 船载）；10 瓦 x2 / 20 瓦 x2（机载 / 背负 / 车载 / 船载）；30 瓦 x2 / 40(50) 瓦 x2（车载 / 船载）；150 瓦 x2 / 250 瓦 x2（特制）。支持 TPC 功率自适应。
单跳通讯距离	100-500 公里（通视），1-30 公里（城区）。典型开阔传输距离 50 公里以上。
通信方式	无中心的可交叉直通点对点、点对多和多对多通讯，支持 VLAN，支持动态路由、多跳中继的小规模（8 节点以内）MESH 组网。
单跳延时	平均 6ms（单向，20MHz BW）。
安全加密	DES，AES128/256（SM4/SNOW3G/ZUC 选配，芯片 / TF 卡加密定制或外接保密机）。
抗干扰工作模式	手动频谱扫描的信道选择，全频段增强智能选频（频谱感知）/ 全频段自适应跳频 FHSS / 漫游模式，多等级抗干扰。
本地 / 远程管理	工作频率、信道带宽、网络 ID、发射功率等参数设置，频谱扫描，网络拓扑、链路场强信噪比、上传下载流量、节点间距离等实时显示和统计记录，BD/GPS(GNSS) 定位电子地图，温度 / 电压 / 干扰监测，软件升级（远程静默及唤醒选配）。支持本地诊断接口、telnet、网管，本地和远程无线通过 FTP 固件升级。
其它	开机启动时间小于 28 秒，入网 / 更新 / 切换时间小于 1 秒；网络规模小于 8 节点，三跳以上带宽总损失小于 70%；自动载波跟踪，适应 +/-6kHz 频偏的多普勒频移，支持时速 7200 公里以上（6 马赫，2000 米 / 秒）的移动通信。

整机结构 / 供电 / 接口 / 环境

类别	指标
尺寸 / 重量	5.1x3.0x0.7cm / 14g，0.25 瓦 x2 机载电台，DDL-nano 6.0x4.8x1.1cm / 46g，0.5 瓦 x2 机载电台，DDL-mini 6.0x5.8x1.3cm / 60g，0.5 瓦 x2 机载电台，DDL-mini 9.6x5.8x1.9cm / 120g，1 瓦 x2 机载电台，DDL-mini 11.7x6.2x2.0cm / 160g，1 瓦 x2 / 2 瓦 x2 机载电台，铁灰色 13.8x6.2x2.7cm / 225g，4 瓦 x2 / 5 瓦 x2 机载电台，铁灰色 13.4x12.8x3.8cm / 598g，10 瓦 x2 / 20 瓦 x2 机载电台，铁灰色 14.2x13.7x5.2cm / 1.06kg，10 瓦 x2 / 20 瓦 x2 机载电台，黑色 14.2x14.0x6.0cm / 1.11kg，30 瓦 x2 / 40 瓦 x2 机载电台，深灰色 19.0x6.8x3.8cm / 769g，带 11.1V / 77.7Wh 电池手持电台 27.5x18.9x6.2cm / 4.15kg，含 22.2V / 213Wh 电池背负电台 19.1x18.6x6.3cm / 2.16kg，10 瓦 x2 / 20 瓦 x2 车载 / 船载电台 25.8x21.3x6.5cm / 3.95kg，40(50) 瓦 x2 双天线车载 / 船载
安装 / 颜色	4 个安装孔位，耳朵 / 黑色，铁灰（军绿选配）。
工作温度 / 防护等级	-40℃ ~ +80℃ / IP66（IP67 / IP68 定制）。
供电电压	3.5-5V DC（0.25 瓦 x2 模块 / 机载，DDL-nano）；9-39V DC（0.5 瓦 x2 / 1 瓦 x2 模块 / 机载，DDL-mini）；12-36V DC（2 瓦 x2 / 4 瓦 x2 / 5 瓦 x2 模块 / 机载 / 手持 / 车载 / 船载）；18-32V DC（10 瓦 x2 / 20 瓦 x2 机载 / 背负 / 车载 / 船载）；28-32V DC（30 瓦 x2 / 40(50) 瓦 x2 机载 / 背负 / 车载 / 船载）。
功率消耗	工作 1-2A / 待机 0.5-1A@3.5-5V（0.25 瓦 x2）；工作 0.3-0.5A / 待机 0.2-0.3A@12V（0.5 瓦 x2 / 1 瓦 x2）；工作 0.5-1A / 待机 0.4-0.6A@12V（1 瓦 x2）；工作 1-2A / 待机 0.5-0.7A@12V（2/4/5 瓦 x2）；工作 3-6A / 待机 0.7-0.9A@18V（10 瓦 x2）；工作 6-7A / 待机 0.7-0.9A@20V（20 瓦 x2）；工作 22A / 待机 0.4-1.6A@28-32V（30/40(50) 瓦 x2）。
电源选择 / 电池	旋转卡扣电池或主电缆供电；手持电台 77.7/114Wh 聚合物锂电池支持 6-8 / 8-10 小时，背负电台 213/427Wh 聚合物锂电池支持 6-8 / 10-12 小时。
基本接口	2xIPEX / 2xMMCX / 2xSMP / 2xSMA / 2xTNC / 2xN RF，1-2xRJ45 以太网 100/1000BaseT，RS232，DC 输入。TTL(UART) / SBUS / 蓝牙 1.2-230.4Kbps，WIFI AP，BD/GPS(GNSS) 可供选择。支持网口和串口透明传输，支持所有通信协议，包括 MAVLink，业务优先级可选择。
语音对讲 / 辅助接口	MIC，SPK，PTT，GND / 1xRS232，TTL，SBUS。

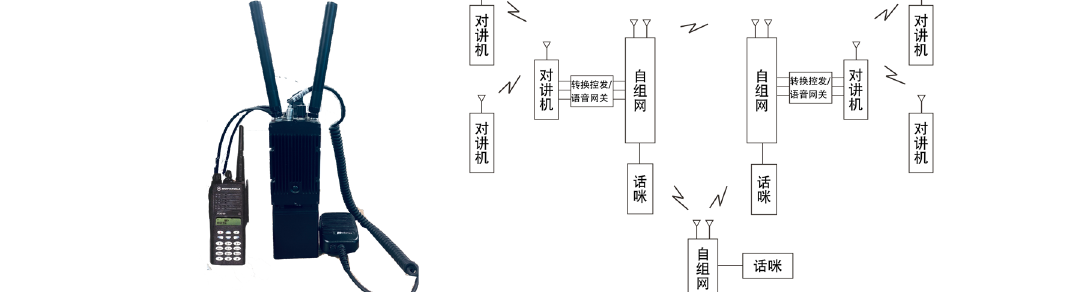

网络扩展选配	公网路由 / 4G LTE 专网，宽窄融合，卫星，光纤。
视频扩展选配	低延时 HDMI/SDI/CVBS，4K/2K/1080P/720P/D1。
LINK 指示灯	红灯常亮 - 未入网；红灯闪烁 - 开机中 / 未入网；绿灯常亮 - 已入网；绿灯闪烁 - 语音 PTT 已按下。
RSSI 指示灯	绿灯常亮 - 链路质量优；蓝灯常亮 - 链路质量良好；黄灯常亮 - 链路质量中；紫灯常亮 - 链路质量略差；红灯常亮 - 链路质量差；灯灭 - 链路中断。
管理界面 / 控制接口	基于 Web 的网络管理 / GUI，提供 API 二次开发接口 / SNMP（或定制）。

工作频段选择

频段	频率范围
说明	400M / 600M / 800M / 900M / 1.4G / 2.3G / 2.4G / 5.8GHz 常用；70M-6GHz 可定制。收发同频或异频，单频段 / 双频段 / 三频段的 2T2R。
VHF/UHF (MHz)	360-450 / 450-550 / 570-700 / 800-950，225-400 / 225-678 / 320-470*
L Band (GHz)	1.0-1.2 / 1.1-1.3 / 1.3-1.5 / 1.5-1.7 / 1.6-1.8，1.0-1.5 / 1.1-1.6 / 1.2-1.7 / 1.3-1.8 / 1.6-2.3 / 1.7-2.4 / 1.8-2.5*
S Band (GHz)	2.0-2.2 / 2.2-2.4 / 2.3-2.5 / 2.5-2.7 / 2.7-2.9 / 3.2-3.4 / 3.4-3.6 / 3.6-3.8，1.9-2.7 / 2.0-2.7 / 2.1-2.7 / 2.7-3.6*
C Band (GHz)	4.4-5.0 / 5.25-5.85，4.2-5.2 / 5.5-6.0 / 6.4-7.2*
中国工信部 (MHz)	336-344 / 512-592 / 566-626 / 606-678 / 1420-1520 / 1430-1444
注	* 功率与体积尺寸重量不同。

OEM 模块

类别	指标
尺寸 / 重量	5.1x3.0x0.6cm / 11g，0.25 瓦 x2 模块，DDL-nano；5.8x4.8x1.0cm / 27g，0.5 瓦 x2 模块，DDL-mini；8.7x5.4x1.0cm / 40g，1 瓦 x2 模块；8.7x5.4x1.0cm / 43g，2 瓦 x2 / 4 瓦 x2 模块；11.5x5.4x1.3cm / 56g，5 瓦 x2 模块；12.7x11.0x3.4cm / 524g，10(20) 瓦 x2 模块。
RF	SMA，MMCX（DDL-mini），IPEX（DDL-nano）。

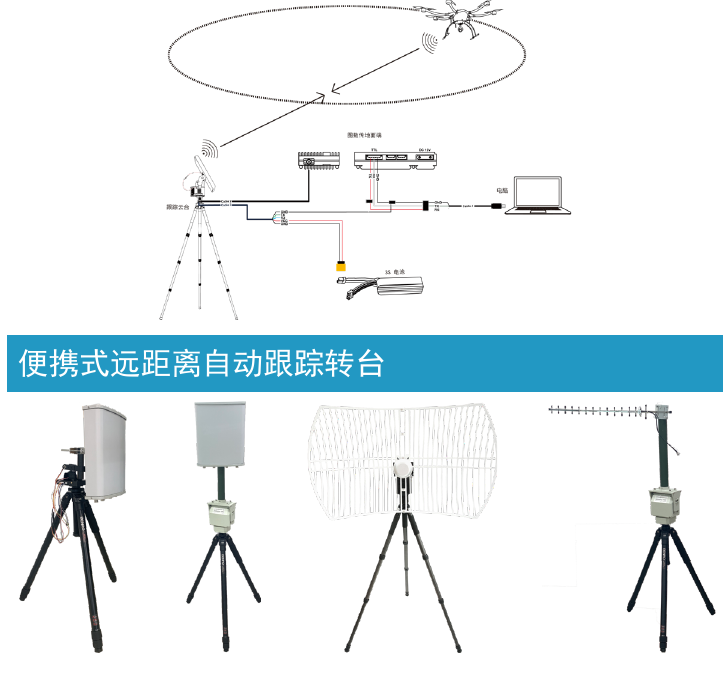

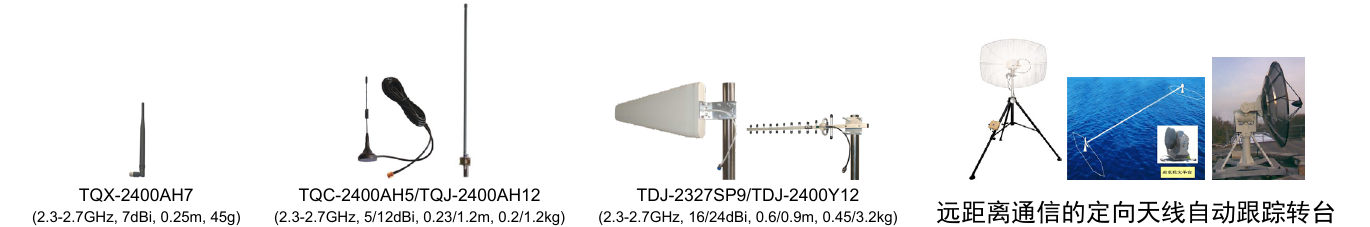

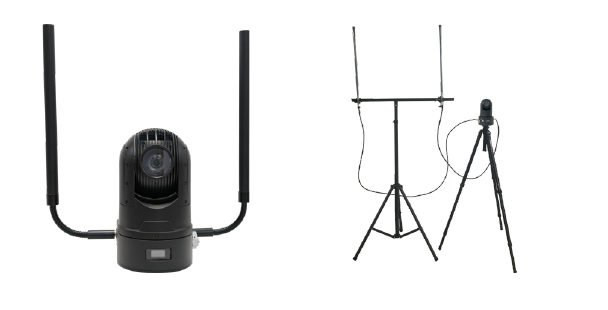

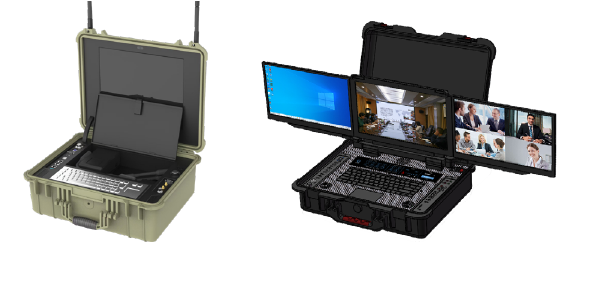

天线 / 附件	胶棒天线、车载天线、全向高增益天线、对数周期 / 八木 / 栅格定向高增益天线、远距离通信的定向天线自动跟踪转台。

Type Approval

型号核准与规格型号

中国工信部无线电管理局产品型号核准证：2018FP5238、2018FP6081、2021FP0114、2021DP10060、2022FP15779

规格型号:

产品类型	通道功率 (瓦)	工作频段 (MHz)	内置 WIFI AP	内置定位模块	内置视频编码	内置公网 / 专网
HandHeld	0.25, 0.5, 1	600, U	0（无）	0（无）	0（无）	0（无）
BackPack	2, 4, 5	1400, L	1（有）	1（有）	HDMI	4G/5G 模块
VehiCle	10, 20	2300, S			SDI/AV	4G LTE CPE
AirBorne	40, 50	4500, C

DDLHH-2x2-1400-1-1-HDMI-4G/5G-0-0 表示：2 瓦 x2，1400MHz，带 WIFI AP，带定位模块，内置 HDMI 编码，内置 4G/5G 公网模块，不带光 MODEM，不带显示屏的手持电台。DDLBP-10x2-600-1-1-SDI-4G LTE-0-0 表示：10 瓦 x2，600MHz，带 WIFI AP，带定位模块，内置 SDI 编码，内置 4G LTE 专网模块，不带光 MODEM，不带显示屏的背负电台。
