0.25 瓦 x2 微型板卡
极小尺寸低功耗形态，适合紧凑载荷、传感器节点和小型机器人内置。
- 尺寸 / 重量
- 5.1x3.0x0.6cm / 11g
- 距离
- 空地 3-15 公里
Embedded MANET Module

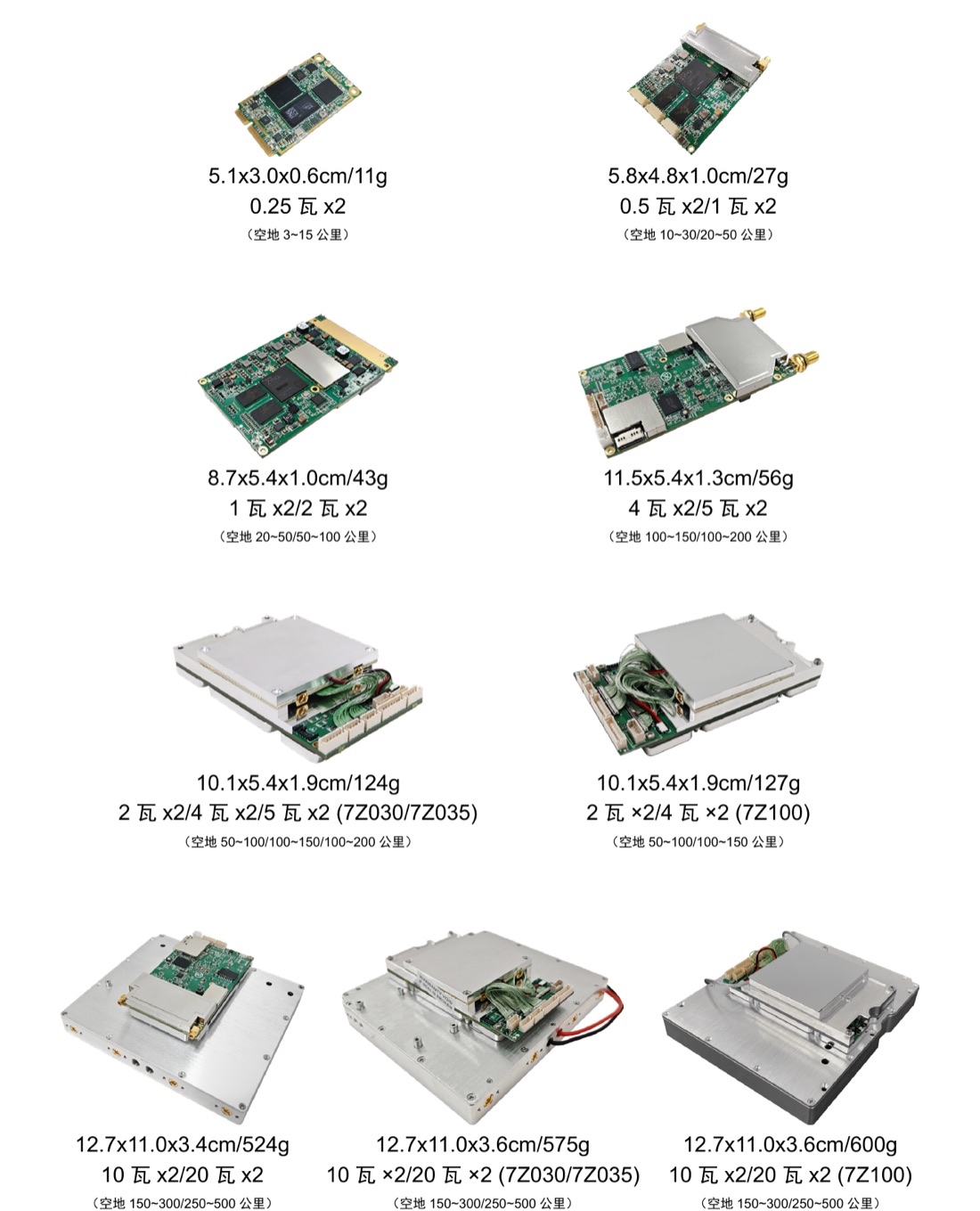

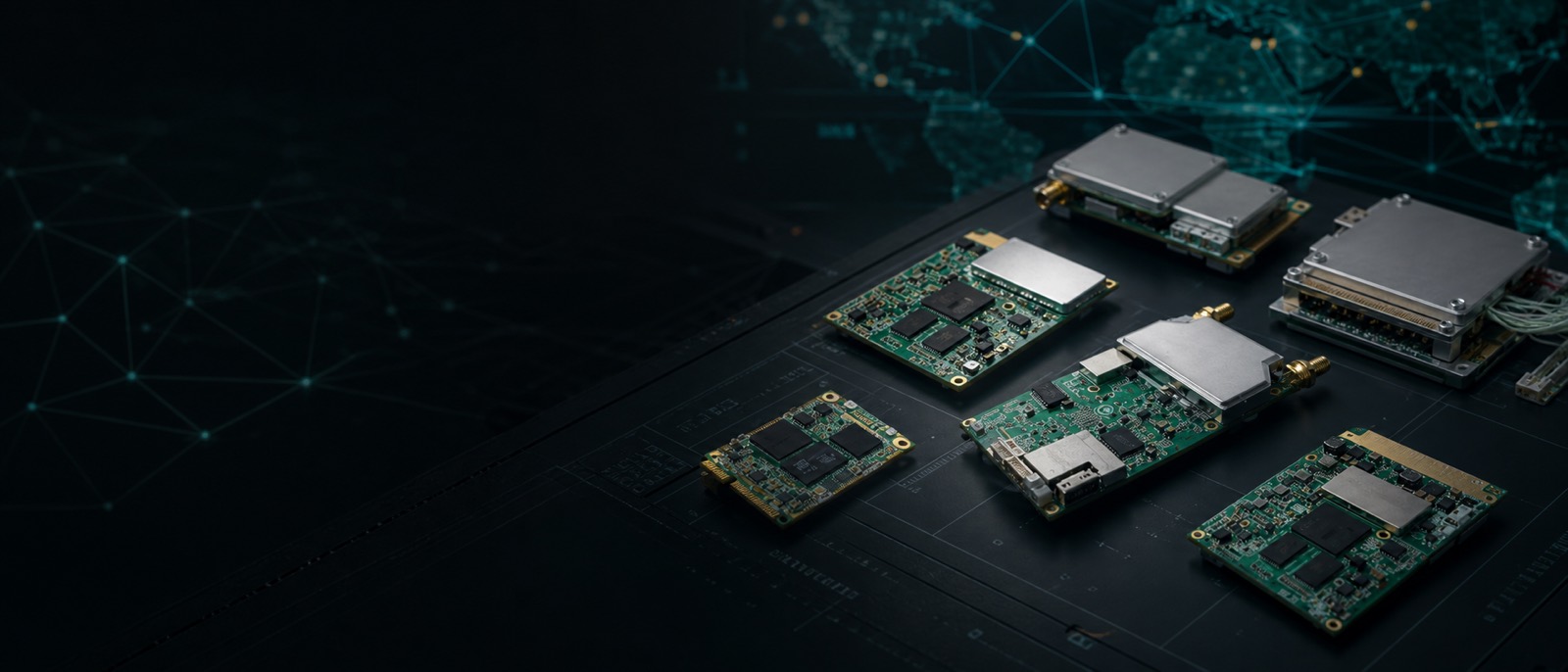

丰富 OEM/ODM 模块形态
OEM/ODM 模块覆盖 0.25 瓦 x2 到 20 瓦 x2 多种功率等级，可按整机空间、供电预算、链路距离和接口资源嵌入到任务设备内部。
- 尺寸从 5.1x3.0x0.6cm / 11g 微型板卡到 12.7x11.0x3.6cm / 600g 高功率模块。
- 空地单跳距离覆盖 3-15 公里至 250-500 公里，适配不同平台和链路裕量。
- 支持以太网、串口、SBUS、WIFI AP、BD/GPS、视频扩展、公网 / 专网、卫星和光纤扩展。
OEM Selection
按模块功率和平台空间快速选型
从微型板卡到高功率散热底板，围绕尺寸、重量、供电和距离进行组合。
0.5 瓦 x2 / 1 瓦 x2
轻量板卡形态，适合对尺寸敏感但需要更高链路裕量的集成场景。
- 尺寸 / 重量
- 5.8x4.8x1.0cm / 27g
- 距离
- 空地 10-30 / 20-50 公里
1 瓦 x2 / 2 瓦 x2

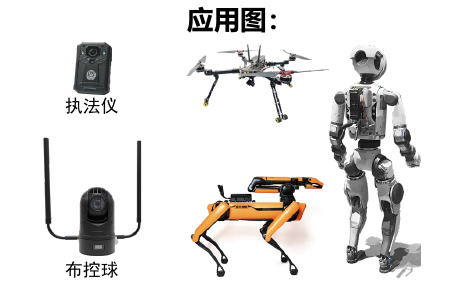

兼顾体积、功耗和中距离链路，可用于无人机、布控设备和移动终端。
- 尺寸 / 重量
- 8.7x5.4x1.0cm / 40-43g
- 距离
- 空地 20-50 / 50-100 公里
4 瓦 x2 / 5 瓦 x2
高链路裕量板卡，适合中远距离空地数据链和机器人远程回传。
- 尺寸 / 重量
- 11.5x5.4x1.3cm / 56g
- 距离
- 空地 100-150 / 100-200 公里
2-5 瓦 x2 集成模块
7Z030/7Z035 或 7Z100 平台，适合结构固定、散热可控的设备内部集成。
- 尺寸 / 重量
- 10.1x5.4x1.9cm / 124-127g
- 距离
- 空地 50-200 公里
10 瓦 x2 / 20 瓦 x2
高功率底板形态，适合远距离空地链路、制高点中继和车载 / 固定集成。
- 尺寸 / 重量
- 12.7x11.0x3.4-3.6cm / 524-600g
- 距离
- 空地 150-300 / 250-500 公里
Technical Specifications
技术指标
OEM/ODM Data Link
MIMOmesh OEM/ODM 模块技术指标
总体
| 参数 | 指标 |
|---|---|
| SDR 平台，波形 | AD936X + FPGA（7Z020、7Z030、7Z035、7Z100），移动网络 MANET + MIMO。 |
| MIMO 技术 | 空时编码、接收分集、TX/RX 波束成形、空间复用。 |
| 接收灵敏度 | -103dBm@5MHz BW。 |
| 工作信道带宽 | 1.25/2.5/5/10/20MHz（7Z020、7Z030）/ 40MHz（7Z035）/ 80MHz（7Z100，40MHz + 40MHz 双天线异频收发 of CA 载波聚合），可设置。 |
| 传输速率 | 1-70Mbps（20MHz BW，7Z020）/ 1-130Mbps（20MHz BW，beamforming by 7Z030）/ 1-252Mbps（40MHz BW，7Z035）/ 1-350Mbps（80MHz BW，7Z100）自适应，QoS。 |
| 调制方式 | TD-COFDM，BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM 自适应（固定设置选配）。 |
| 射频输出功率 | 0.25 瓦 x2；0.5 瓦 x2；1 瓦 x2；2 瓦 x2；4 瓦 x2；5 瓦 x2；10 瓦 x2；20 瓦 x2。支持 TPC 功率自适应，1dBm 可调节。 |
| 单跳通讯距离 | 空地 3-15 公里（0.25 瓦 x2）；10-30 公里（0.5 瓦 x2）；20-50 公里（1 瓦 x2）；50-100 公里（2 瓦 x2）；100-150 公里（4 瓦 x2）；100-200 公里（5 瓦 x2）；150-300 公里（10 瓦 x2）；250-500 公里（20 瓦 x2）。 |
| 通信方式 | 分布式无中心的点对点 / 点对多 / 多对多，二层或三层动态路由、多跳中继，星型 / 线形 / 网状 / 混合动态。 |
| 单跳延时 | 平均 6ms（单向，20MHz BW）。 |
| 安全加密 | DES，AES128/256（SM4/SNOW3G/ZUC 选配，芯片 / TF 卡加密定制或外接保密机）。 |
| 抗干扰工作模式 | 手动频谱扫描的信道选择，全频段增强智能选频（频谱感知）/ 全频段自适应跳频 FHSS / 漫游模式，多等级抗干扰。 |
| 本地 / 远程管理 | 工作频率、信道带宽、网络 ID、发射功率等参数设置，频谱扫描，网络拓扑、链路场强信噪比、上传下载流量、节点间距离等实时显示和统计记录，BD/GPS(GNSS) 定位电子地图，温度 / 电压 / 干扰监测，软件升级（远程静默及唤醒选配）。 |
| 其它 | 开机启动时间小于 28 秒，入网 / 更新 / 切换时间小于 1 秒；单系统用户容量不限（256 个以上）、自组网跳转次数不限（数据 15+ 跳、语音 10+ 跳、视频 8+ 跳），三跳以上传输速率总损失小于 70%；自动载波跟踪，适应 ±6kHz 频偏的多普勒频移，支持时速 7200 公里以上（6 马赫，2000 米 / 秒）的移动通信。 |
整机结构 / 供电 / 接口 / 环境

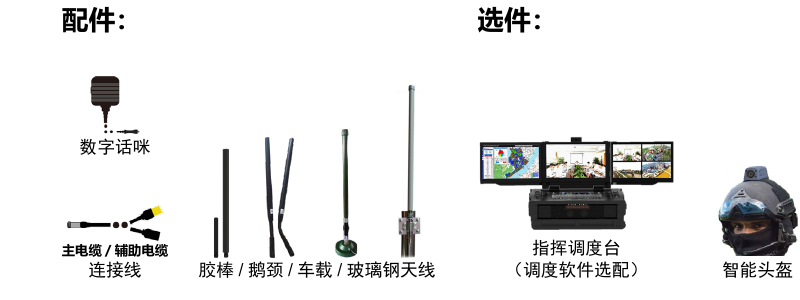

| 类别 | 指标 |
|---|---|
| 尺寸 / 重量 | 5.1x3.0x0.6cm / 11g，0.25 瓦 x2；5.8x4.8x1.0cm / 27g，0.5 瓦 x2 / 1 瓦 x2；8.7x5.4x1.0cm / 40g，1 瓦 x2；8.7x5.4x1.0cm / 43g，2 瓦 x2；11.5x5.4x1.3cm / 56g，4 瓦 x2 / 5 瓦 x2；10.1x5.4x1.9cm / 124g，2 瓦 x2 / 4 瓦 x2 / 5 瓦 x2；10.1x5.4x1.9cm / 127g，2 瓦 x2 / 4 瓦 x2；12.7x11.0x3.4cm / 524g，10 瓦 x2 / 20 瓦 x2；12.7x11.0x3.6cm / 575g，10 瓦 x2 / 20 瓦 x2；12.7x11.0x3.6cm / 600g，10 瓦 x2 / 20 瓦 x2。 |
| 安装 | 4 个安装孔位。 |
| 供电电压 | 3.5-5V DC，0.25 瓦 x2；9-39V DC，0.5 瓦 x2 / 1 瓦 x2；12-36V DC，2 瓦 x2 / 4 瓦 x2 / 5 瓦 x2；18-32V DC，10 瓦 x2 / 20 瓦 x2。 |
| 功率消耗 | 工作 1-2A / 待机 0.5-1A@3.5-5V，0.25 瓦 x2；工作 0.3-0.5A / 待机 0.2-0.3A@12V，0.5 瓦 x2；工作 1-2A / 待机 0.5-0.7A@12V，1 瓦 x2 / 2 瓦 x2；工作 2-4A / 待机 0.5-0.7A@12V，4 瓦 x2 / 5 瓦 x2；工作 3-6A / 待机 0.7-0.9A@18V，10 瓦 x2；工作 6-10A / 待机 0.7-0.9A@20V，20 瓦 x2。 |
| 电源选择 | 主电缆供电。 |
| 基本接口 | 2xIPEX / 2xMMCX / 2xSMP / 2xSMA RF，1-2xRJ45 以太网 100/1000BaseT，RS232，DC 输入。TTL(UART) / SBUS / 蓝牙 1.2-230.4Kbps，WIFI AP，BD/GPS(GNSS) 可供选择。支持网口和串口的透明传输，支持所有通信协议，包括 MAVLink。业务优先级可以选择。 |
| 网络扩展选配 | 公网路由 / 4G LTE 专网，宽窄融合，卫星，光纤。 |
| 视频扩展选配 | 低延时 HDMI/SDI/CVBS，4K/2K/1080P/720P/D1。 |
| 电源指示灯 | 绿灯常亮 - 已上电。 |
| LINK 指示灯 | 红灯常亮 - 未入网；红灯闪烁 - 开机中 / 未入网；绿灯常亮 - 已入网。 |
| RSSI 指示灯 | 绿灯常亮 - 链路质量优；蓝灯常亮 - 链路质量良好；黄灯常亮 - 链路质量中；紫灯常亮 - 链路质量略差；红灯常亮 - 链路质量差；灯灭 - 链路中断。 |
| 管理界面 / 控制接口 | 基于 Web 的网络管理 / GUI，提供 API 二次开发接口 / SNMP（或定制）。 |
| 工作温度 / 防护等级 | -40℃ ~ +80℃ / IP66（IP67 / IP68 定制）。 |
工作频段选择
| 频段 | 频率范围 |
|---|---|
| 说明 | 70M-6GHz / Uper C-X-Ku 可定制。收发同频或异频的 TDD，单频段 / 双频段 / 三频段的 2T2R。 |
| VHF/UHF (MHz) | 360-450 / 450-550 / 570-700 / 800-950，225-400 / 225-678 / 320-470* |
| L Band (GHz) | 1.0-1.2 / 1.1-1.3 / 1.3-1.5 / 1.5-1.7 / 1.6-1.8，1.0-1.5 / 1.1-1.6 / 1.2-1.7 / 1.3-1.8 / 1.6-2.3 / 1.7-2.4 / 1.8-2.5* |
| S Band (GHz) | 2.0-2.2 / 2.2-2.4 / 2.3-2.5 / 2.5-2.7 / 2.7-2.9 / 3.2-3.4 / 3.4-3.6 / 3.6-3.8，1.9-2.7 / 2.0-2.7 / 2.1-2.7 / 2.7-3.6* |
| C Band (GHz) | 4.4-5.0 / 5.25-5.85，4.2-5.2 / 5.5-6.0 / 6.4-7.2* |
| 中国工信部 (MHz) | 336-344 / 512-592 / 566-626 / 606-678 / 1420-1520 / 1430-1444 |
| 注 | * 功率与体积尺寸重量不同。 |
Type Approval
型号核准与规格型号
中国工信部无线电管理局产品型号核准证：2018FP5238、2018FP6081、2021FP0114、2021DP10060、2022FP15779
规格型号:
最高信道带宽
通道功率
工作频段
OEM
-
x2
-
| 最高信道带宽 (MHz) | 通道功率 (瓦) | 工作频段 (MHz) |
|---|---|---|
| 20 | 0.25, 0.5 | 600, U |
| 40 | 1, 2 | 1400, L |
| 80 | 4, 5 | 2300, S |
| 10, 20 | 4500, C |
OEM20-2x2-1400 表示：最高信道带宽 20MHz，2 瓦 x2，1400MHz 的 OEM/ODM 模块。
