10 瓦 x2 高功率背负
适合现场中继、制高点覆盖和长距离地面宽带自组网。
- 尺寸 / 重量
- 27.5x18.9x6.2cm / 4.15kg
- 电池
- 含 22.2V / 213Wh 电池
Manpack MANET Node
高功率背负自组网 / 数据链终端
背负系列覆盖 10 瓦 x2、20 瓦 x2 高功率形态，可按任务选配 HDMI/SDI 视频编码、显示屏、公网路由、光口、双频段同时工作和 ULSC 四频段切换。
- 100-300 公里通视，1-30 公里城区单跳通讯距离。
- 6-8 小时 213Wh 默认电池，可选 10-12 小时 427Wh 聚合物锂电池。

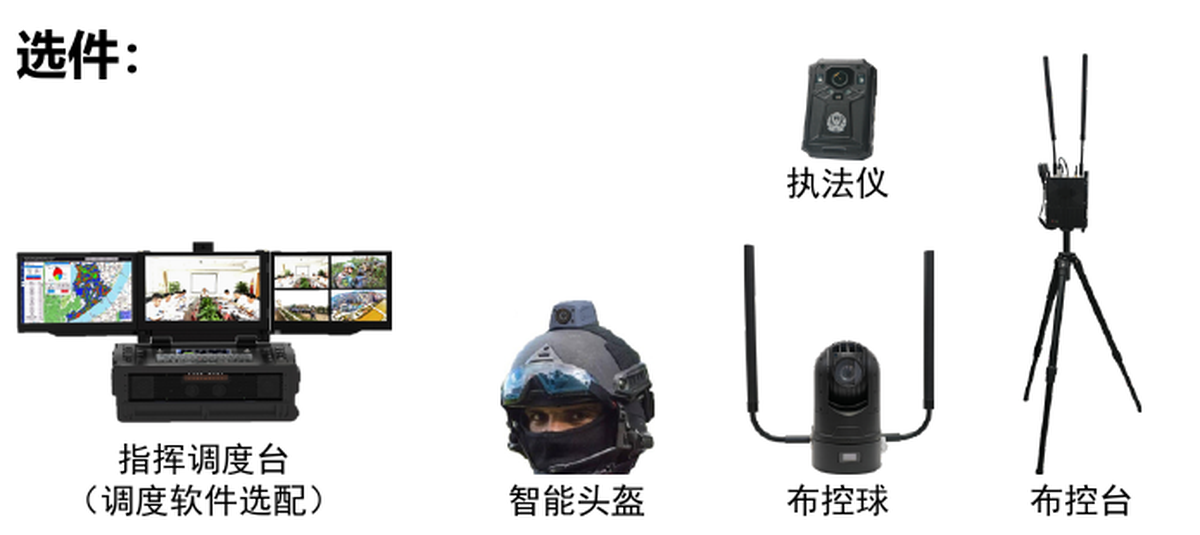

- 可选公网 / 专网、卫星、光纤、HDMI/SDI/CVBS 和指挥调度外设。
Manpack Selection
按背负形态快速选型
围绕输出功率、续航、双频段、视频、公网和光口扩展进行组合。
20 瓦 x2 增强链路背负
提升链路裕量，面向更远通视距离和复杂遮挡环境。
- 尺寸 / 重量
- 33.6x18.9x6.2cm / 5.26kg
- 电池
- 含 22.2V / 427Wh 电池
HDMI/SDI 与显示屏背负
可内置低延时视频编码和 2-4 英寸显示屏，用于现场图传接入。
- 尺寸 / 重量
- 按 213Wh / 427Wh 版本配置
- 扩展
- 视频编码、显示屏、公网或光口按任务选配
公网路由 / 光 MODEM 背负
支持 4G/5G、公网专网、宽窄融合、卫星、光纤等回传扩展。
- 尺寸 / 重量
- 按接口扩展配置确认
- 扩展
- 公网 / 专网、卫星、光纤

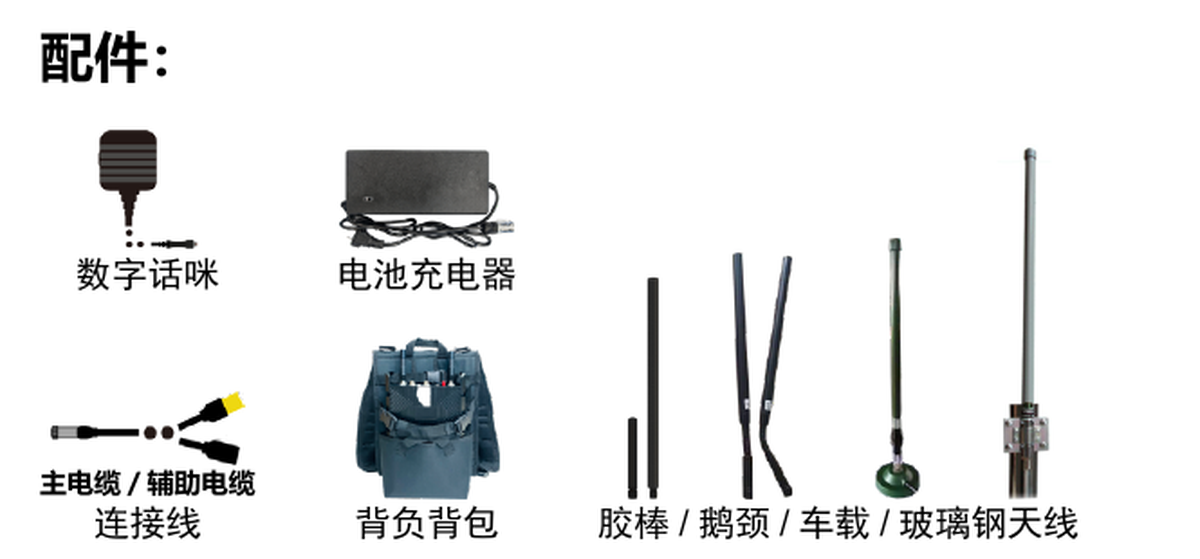

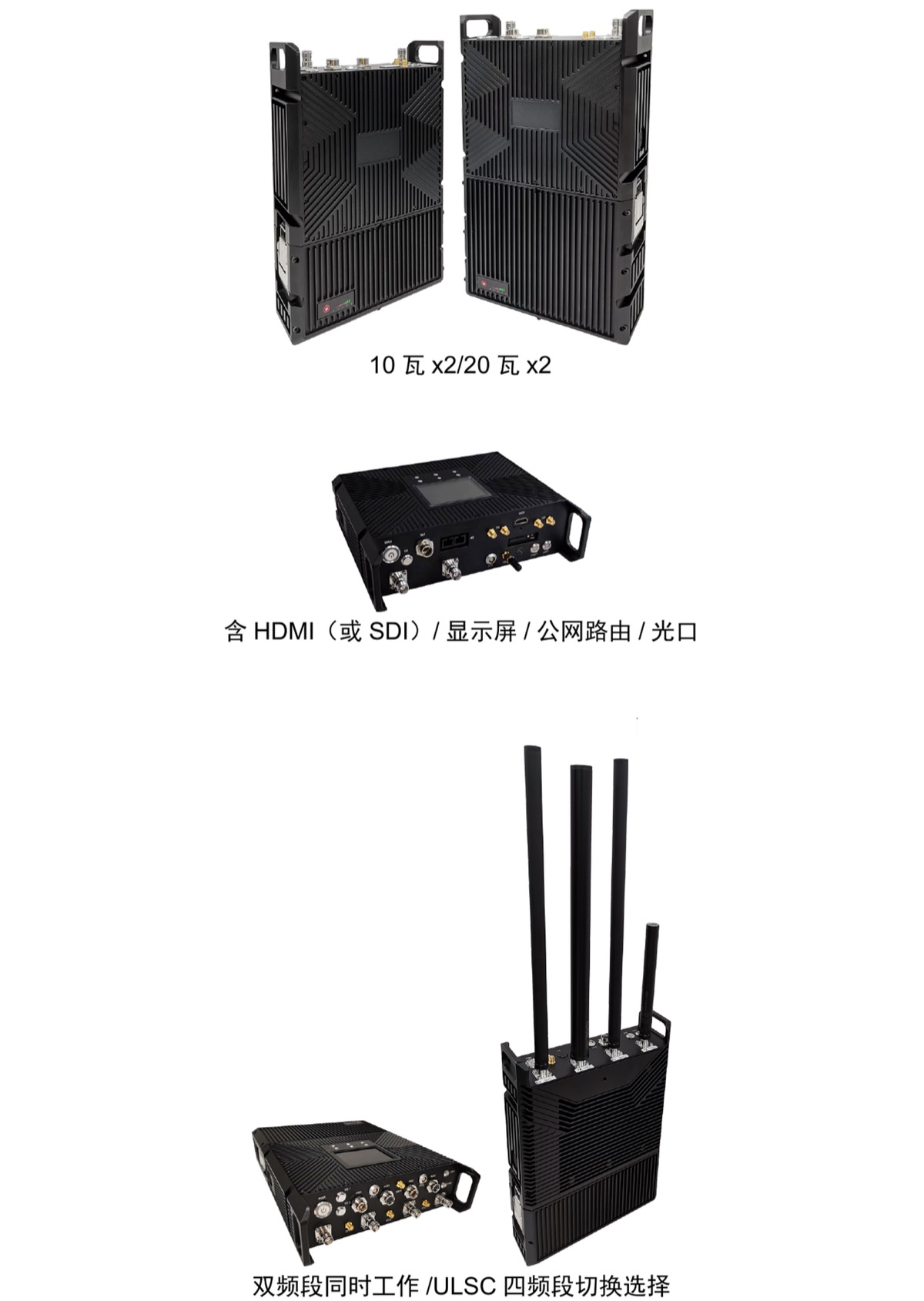

双频段同时 / 切换背负
面向复杂频谱环境，增强任务链路的频段冗余与接入弹性。
- 同时工作
- 29.5x23.0x6.5cm / 5.26kg，含 22.2V / 213Wh 电池
- 双频切换
- 28.8x21.0x6.2cm / 4.61kg，含 22.2V / 213Wh 电池
Technical Specifications
技术指标
Manpack Data Link
MIMOmesh 背负技术指标
总体
| 参数 | 指标 |
|---|---|
| SDR 平台，波形 | AD936X + FPGA（7Z020、7Z030、7Z035、7Z100），移动网络 MANET + MIMO。 |
| MIMO 技术 | 空时编码、接收分集、TX/RX 波束成形、空间复用。 |
| 接收灵敏度 | -103dBm@5MHz BW。 |
| 工作信道带宽 | 1.25/2.5/5/10/20MHz（7Z020、7Z030）/ 40MHz（7Z035）/ 80MHz（7Z100，40MHz + 40MHz 双天线异频收发 of CA 载波聚合），可设置。 |
| 传输速率 | 1-70Mbps（20MHz BW，7Z020）/ 1-130Mbps（20MHz BW，beamforming by 7Z030）/ 1-252Mbps（40MHz BW，7Z035）/ 1-350Mbps（80MHz BW，7Z100）自适应，QoS。 |
| 调制方式 | TD-COFDM，BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM 自适应（固定设置选配）。 |
| 射频输出功率 | 10 瓦 x2；20 瓦 x2。支持 TPC 功率自适应，1dBm 可调节。 |
| 单跳通讯距离 | 100-300 公里（通视），1-30 公里（城区）。 |
| 通信方式 | 分布式无中心的点对点 / 点对多 / 多对多，二层或三层动态路由、多跳中继，星型 / 线形 / 网状 / 混合动态。 |
| 单跳延时 | 平均 6ms（单向，20MHz BW）。 |
| 安全加密 | DES，AES128/256（SM4/SNOW3G/ZUC 选配，芯片 / TF 卡加密定制或外接保密机）。 |
| 抗干扰工作模式 | 手动频谱扫描的信道选择，全频段增强智能选频（频谱感知）/ 全频段自适应跳频 FHSS / 漫游模式，多等级抗干扰。 |
| 本地 / 远程管理 | 工作频率、信道带宽、网络 ID、发射功率等参数设置，频谱扫描，网络拓扑、链路场强信噪比、上传下载流量、节点间距离等实时显示和统计记录，BD/GPS(GNSS) 定位电子地图，温度 / 电压 / 干扰监测，软件升级（远程静默及唤醒选配）。 |
| 其它 | 开机启动时间小于 28 秒，入网 / 更新 / 切换时间小于 1 秒；单系统用户容量不限（256 个以上）、自组网跳转次数不限（数据 15+ 跳、语音 10+ 跳、视频 8+ 跳），三跳以上传输速率总损失小于 70%；自动载波跟踪，适应 ±6kHz 频偏的多普勒频移，支持时速 7200 公里以上（6 马赫，2000 米 / 秒）的移动通信。 |
整机结构 / 供电 / 接口 / 环境
| 类别 | 指标 |
|---|---|
| 尺寸 / 重量 | 27.5x18.9x6.2cm/4.15kg，含 22.2V/213Wh 电池 33.6x18.9x6.2cm/5.26kg，含 22.2V/427Wh 电池 29.5x23.0x6.5cm/5.26kg，含 22.2V/213Wh 电池（双频段同时） 28.8x21.0x6.2cm/4.61kg，含 22.2V/213Wh 电池（双频段切换） 22.9x18.9x6.5cm/2.95kg，含 22.2V/427Wh 电池（四频段切换） |
| 安装 / 颜色 | 4 个安装孔位，背负 / 黑色（铁灰色，军绿色选配）。 |
| 供电电压 | 18-32V DC，10 瓦 x2 / 20 瓦 x2。 |
| 功率消耗 | 工作 3-6A / 待机 0.7-0.9A@24V，10 瓦 x2；工作 6-7A / 待机 0.7-0.9A@24V，20 瓦 x2。 |
| 电源选择 | 6-8 小时的 213Wh 聚合物锂电池（默认）；10-12 小时的 427Wh 聚合物锂电池。 |
| 基本接口 | 2xTNC RF，1-2xRJ45 以太网 100/1000BaseT，RS232，WIFI AP，DC 输入。BD/GPS(GNSS)，TTL(UART) / SBUS / 蓝牙 1.2-230.4Kbps 可供选择。支持网口和串口的透明传输，支持所有的通信协议，包括 MAVLink。业务优先级可以选择。 |
| 语音对讲 / 辅助接口 | MIC，SPK，PTT，GND / 1xRS232，TTL，SBUS。 |
| 网络扩展选配 | 公网路由 / 4G LTE 专网，宽窄融合，卫星，光纤。 |
| 视频扩展选配 | 低延时 HDMI/SDI/CVBS，4K/2K/1080P/720P/D1。 |
| LINK 指示灯 | 红灯常亮 - 未入网；红灯闪烁 - 开机中 / 未入网；绿灯常亮 - 已入网；绿灯闪烁 - 语音 PTT 已按下。 |
| RSSI 指示灯 | 绿灯常亮 - 链路质量优；蓝灯常亮 - 链路质量良好；黄灯常亮 - 链路质量中；紫灯常亮 - 链路质量略差；红灯常亮 - 链路质量差；灯灭 - 链路中断。 |
| 管理界面 / 控制接口 | 基于 Web 的网络管理 / GUI，提供 API 二次开发接口 / SNMP（或定制）。 |
| 工作温度 / 防护等级 | -40℃ ~ +80℃ / IP66（IP67 / IP68 定制）。 |
工作频段选择
| 频段 | 频率范围 |
|---|---|
| 说明 | 70M-6GHz / Uper C-X-Ku 可定制。收发同频或异频的 TDD，单频段 / 双频段 / 三频段的 2T2R。 |
| VHF/UHF (MHz) | 360-450 / 450-550 / 570-700 / 800-950，225-400 / 225-678 / 320-470* |
| L Band (GHz) | 1.0-1.2 / 1.1-1.3 / 1.3-1.5 / 1.5-1.7 / 1.6-1.8，1.0-1.5 / 1.1-1.6 / 1.2-1.7 / 1.3-1.8 / 1.6-2.3 / 1.7-2.4 / 1.8-2.5* |
| S Band (GHz) | 2.0-2.2 / 2.2-2.4 / 2.3-2.5 / 2.5-2.7 / 2.7-2.9 / 3.2-3.4 / 3.4-3.6 / 3.6-3.8，1.9-2.7 / 2.0-2.7 / 2.1-2.7 / 2.7-3.6* |
| C Band (GHz) | 4.4-5.0 / 5.25-5.85，4.2-5.2 / 5.5-6.0 / 6.4-7.2* |
| 中国工信部 (MHz) | 336-344 / 512-592 / 566-626 / 606-678 / 1420-1520 / 1430-1444 |
| 注 | * 功率与体积尺寸重量不同。 |
Type Approval
型号核准与规格型号
中国工信部无线电管理局产品型号核准证：2018FP5238、2018FP6081、2021FP0114、2021DP10060、2022FP15779
规格型号:
| 最高信道带宽 (MHz) | 通道功率 (瓦) | 工作频段 (MHz) | 电池容量 (Wh) | 内置 WIFI AP | 内置视频编码 | 内置公网 / 专网 | 内置光 MODEM | 显示屏 |
|---|---|---|---|---|---|---|---|---|
| 20 | 10 | 600, U | 0（无） | 0（无） | 0（无） | 0（无） | 0（无） | 0（无） |
| 40 | 20 | 1400, L | 213 | 1（有） | HDMI | 4G/5G 模块 | 1（有） | 2（2 英寸） |
| 80 | 2300, S | 427 | SDI/AV | 4G LTE CPE | 3（3.2 英寸） | |||
| 4500, C | 4（4 英寸） |
BP40-20x2-1400-213-1-HDMI-4G/5G-0-0 表示：最高信道带宽 40MHz，20 瓦 x2，1400MHz，配 213Wh 电池，带 WIFI AP，内置 HDMI 编码，内置 4G/5G 公网模块，不带光 MODEM，不带显示屏的背负电台。
