SDR400 微型模块

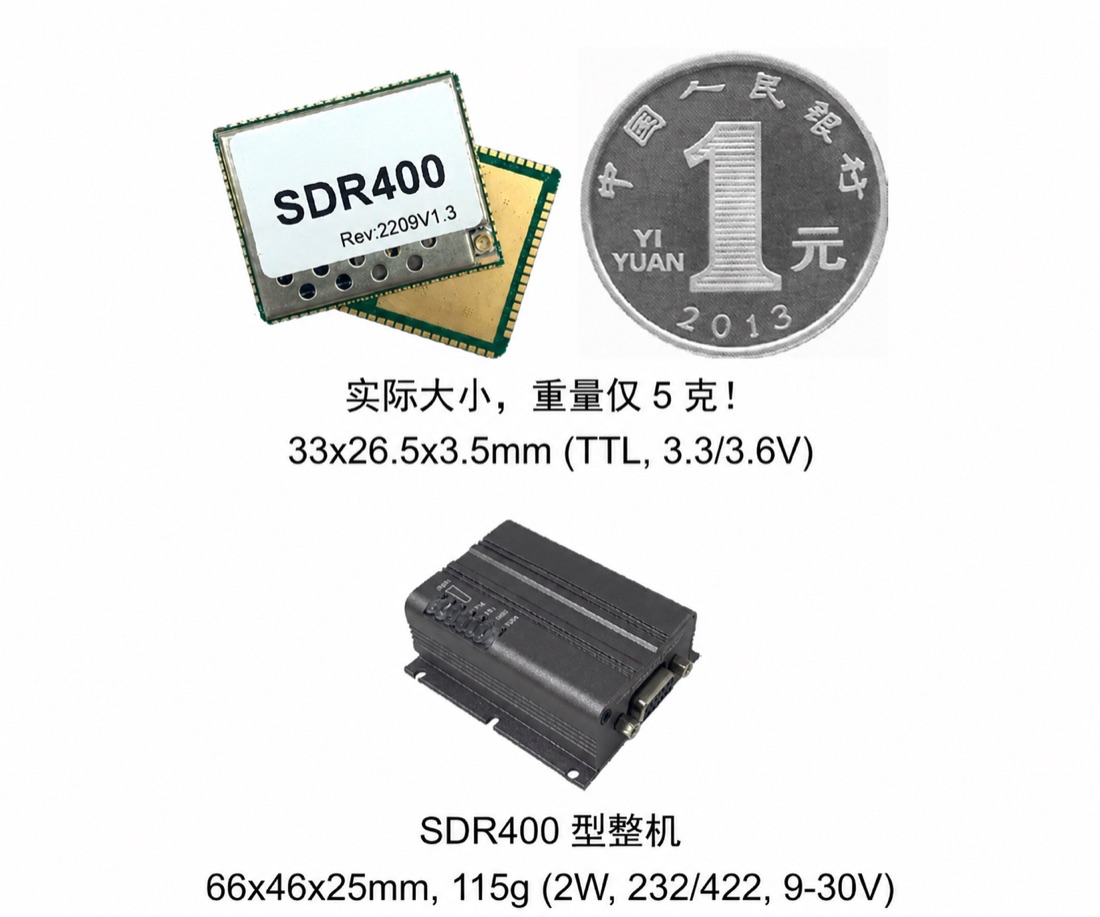

实际大小接近一元硬币，适合空间极小、重量敏感的终端集成。
- 尺寸 / 重量
- 33x26.5x3.5mm / 约 5g
- 接口 / 电压
- TTL，3.3/3.6V
High Speed FHSS Data Radio

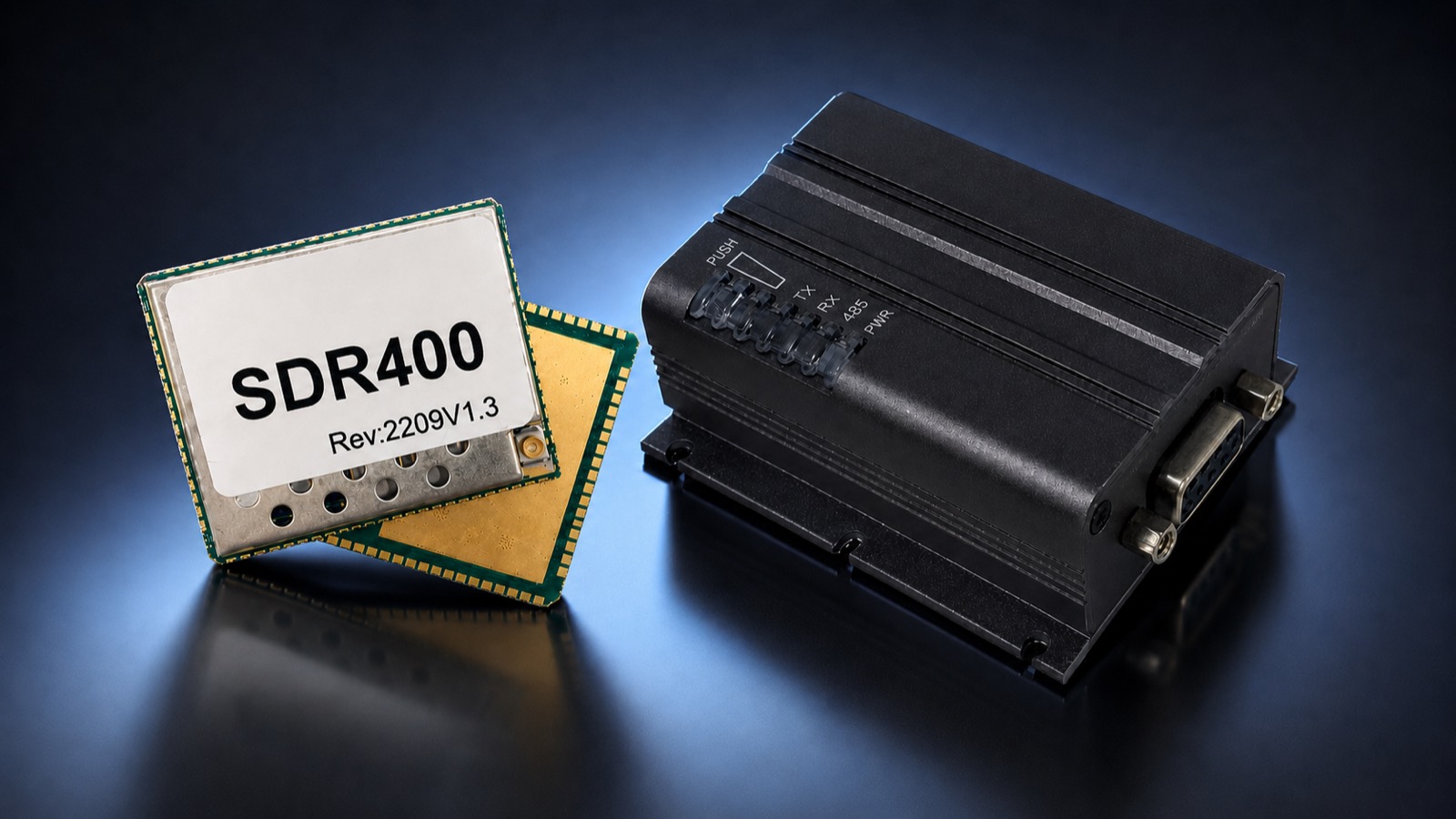

SDR400系列高速跳频数传电台（模块）
SDR400系列高速跳频数传电台（模块）具有远距离、高速可靠、低延时和安全数据通信的优点。支持全双工串口和诊断通信。SDR400系列高速跳频数传电台（模块）有极高的噪声抑制、干扰排除和灵活的频率合成、数字调制和匹配滤波检测技术。SDR400系列高速跳频数传电台（模块）超一流的性能和技术指标、卓越的抗电磁干扰可靠通信能力和先进的加密通信功能，是目前业内领先的超级数传产品。
SDR400 Selection

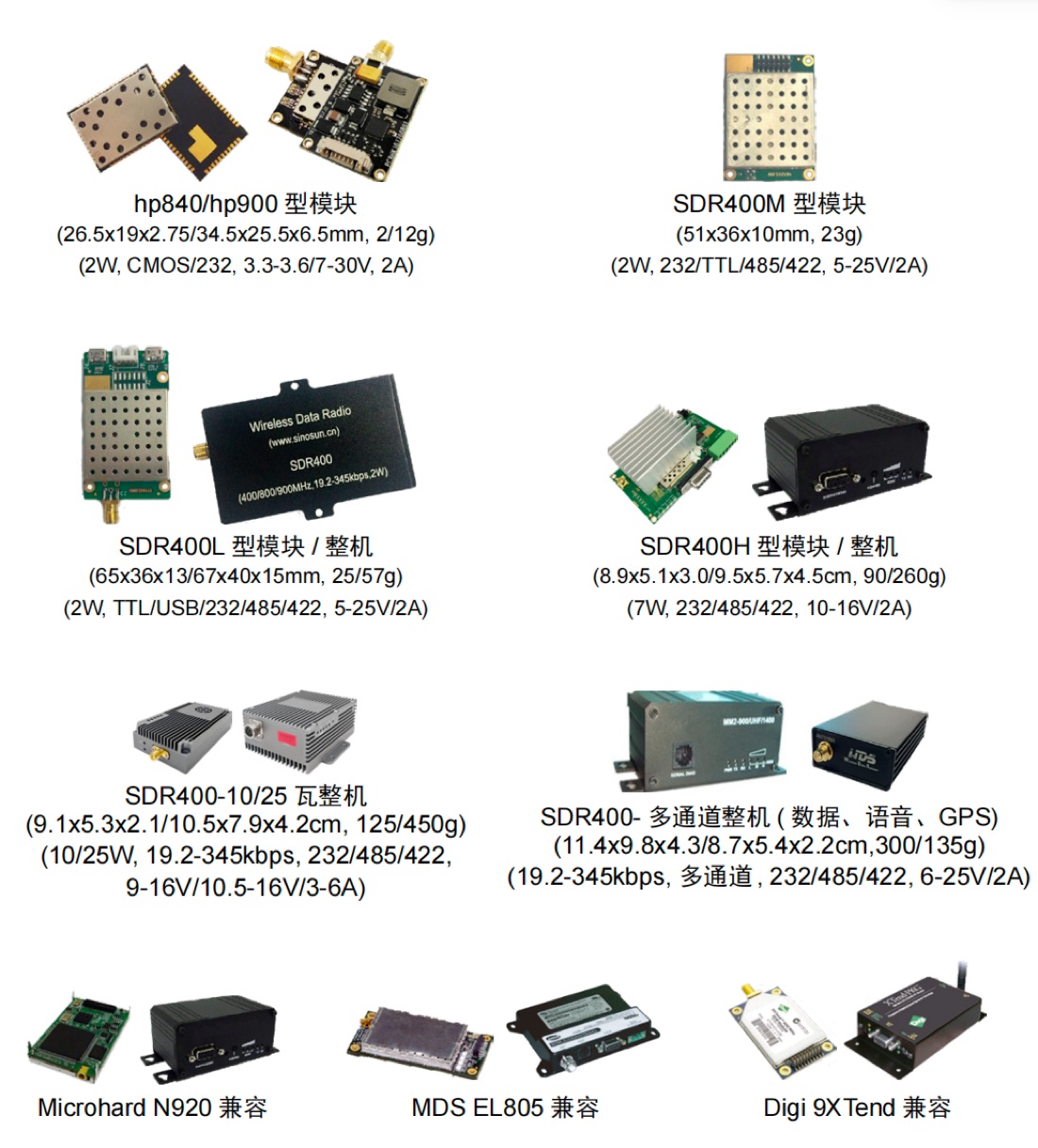

按设备形态快速选型
围绕尺寸、重量、接口、电压、功率和多通道业务进行选择，覆盖微型模块、整机、功率增强型和兼容模块。
SDR400 型整机
标准整机形态，适合外接串口设备和远距离数传链路。
- 尺寸 / 重量
- 66x46x25mm / 115g
- 配置
- 2W，232/422，9-30V
hp840 / hp900 模块
小型模块化方案，支持 CMOS/232 接口与宽输入电压配置。
- 尺寸 / 重量
- 26.5x19x2.75 / 34.5x25.5x6.5mm，2/12g
- 配置
- 2W，CMOS/232，3.3-3.6/7-30V，2A
SDR400M 型模块
面向多接口串行数据接入，支持 232、TTL、485 和 422。
- 尺寸 / 重量
- 51x36x10mm / 23g
- 配置
- 2W，232/TTL/485/422，5-25V/2A
SDR400L 模块 / 整机
兼顾模块与整机两种结构，适合 USB/串口混合接入。
- 尺寸 / 重量
- 65x36x13 / 67x40x15mm，25/57g
- 配置
- 2W，TTL/USB/232/485/422，5-25V/2A
SDR400H 模块 / 整机
更高功率的模块 / 整机形态，用于更强链路裕量的任务。
- 尺寸 / 重量
- 8.9x5.1x3.0 / 9.5x5.7x4.5cm，90/260g
- 配置
- 7W，232/485/422，10-16V/2A
SDR400-10/25 瓦整机
面向更远距离与更高发射功率需求，支持 19.2-345kbps。
- 尺寸 / 重量
- 9.1x5.3x2.1 / 10.5x7.9x4.2cm，125/450g
- 配置
- 10/25W，232/485/422，9-16V/10.5-16V/3-6A
SDR400 多通道整机
面向数据、语音、GPS 多通道业务的整机方案。
- 尺寸 / 重量
- 11.4x9.8x4.3 / 8.7x5.4x2.2cm，300/135g
- 配置
- 19.2-345kbps，多通道，232/485/422，6-25V/2A
Technical Specifications
技术指标
SDR400 Data Radio
高速跳频数传电台技术指标
总体
| 参数 | 指标 |
|---|---|
| 工作频率 | 220-240 / 410-480 / 840-845 / 902-928MHz。 |
| 扩频方式 | Frequency Hopping。 |
| 调制方式 | GMSK，2GFSK，4GFSK，QPSK。 |
| 前向纠错 | Hamming，BCH，Golay，Reed-Solomon，Viterbi。 |
| 错误检测 | 32 bits of CRC，ARQ。 |
| 加密 | Optional（see-AES option）。 |
| 通讯范围 | 100 公里以上，开阔无遮挡。 |
| 串行接口 | 3.3V CMOS，RS232 / 485 / 422（Selectable）。 |
| 串口波特率 | 300bps to 230.4kbps。 |
| 工作模式 | Point-to-Point，Point-to-Multipoint，TDMA，Store&Forward Repeater，Peer-to-Peer。 |
| 信号接口 | RSSI LEDs，Tx/Rx LEDs，Reset，Config，Wake-up，RSmode，4 Digital Inputs/Outputs，1 Analog Input，1 Analog Output。 |
| 远程诊断 | Battery Voltage，Temperature，RSSI，Packet Statistics。 |
| 带外辐射 | Adjacent Channel @ 400MHz: 60dB；Alternate Channel @ 400MHz: 70dB；Adjacent Channel @ 900MHz: 57dB；Alternate Channel @ 900MHz: 65dB。 |
| 工作电压 | 3.3VDC is required for 1W；3.6VDC is required for 2W。 |
| 功耗（3.3V） | Sleep: <1mA（Future）；Idle: 20mA；Rx: 45mA to 98mA；Tx Peak: 2A。 |
| 连接 | Antenna UFL；Data 80 Pin SMT。 |
| 环境 | -40℃ ~ +85℃；5~95% humidity，non-condensing。 |
| 重量 | Approx. 5 grams。 |
| 尺寸 | Approx. 1.05"x1.3"x.13"（33mm x 26.5mm x 3.5mm）。 |
| 许可 | FCC Part 15.247 Pending；IC RSS210 Pending；FCC Part 15.90 Pending；IC RSS119 Pending；CE Pending。 |
性能与链路能力
| 类别 | 指标 |
|---|---|
| 业务能力 | 点对点、点对多点、TDMA、存储转发、漫游。 |
| 频段设置 | 软件可设置选择 400/800/900 或 230MHz 的工作频段。 |
| 空中速率 | 最高 345kbps@900MHz。 |
| 抗干扰与滤波 | 超低噪声和干扰抑制，4 级滤波。 |
| 发射功率 | 2 瓦 / 5 瓦 / 25 瓦（可调）。 |
| 纠错 / 重发 | 带重发的 32 位 CRC，可选择的前向纠错。 |
| 诊断 | 独立诊断口，支持实时远程诊断和无线网络控制。 |
| 低功耗 | 支持低功耗的休眠和感知模式。 |
| 环境 | 工业级温度范围（-40℃ ~ +85℃）。 |
| 封装 / 兼容 | 航空、军用级连接插头封装可选择；兼容 Microhard N920F；兼容 PCC、Trimble、Satel 的 GNSS/RTK 数据链协议。 |
速率 / 灵敏度 / 带宽
| 频段 | Rate (kbps) | Power | Sensitivity (dBm) | Bandwidth (kHz) | Regulatory |
|---|---|---|---|---|---|
| 220-240 / 410-480MHz Licensed Band | 3.6 | 2W | -118 | 6.25 | FCC/IC/CE |
| 4.8 | 2W | -117 | 12.5 | FCC/IC/CE | |
| 9.6 | 2W | -115 | 12.5 | FCC/IC/CE | |
| 19.2 | 2W | -114 | 25 | IC/CE | |
| 410-480MHz Frequency Hopping | 56 | 2W** | -113 | 60 | None* |
| 115.2 | 2W** | -109 | 150 | None* | |
| 172.8 | 2W** | -108 | 180 | None* | |
| 230.4 | 2W** | -106 | 230 | None* | |
| 276.4 | 2W** | -105 | 230 | None* | |
| 345 | 2W** | -103 | 400 | None* | |
| 840-845 / 902-928MHz Frequency Hopping | 19.2 | 1W | -116 | 25 | FCC/IC |
| 56 | 1W | -113 | 60 | FCC/IC | |
| 115.2 | 1W | -109 | 150 | FCC/IC | |
| 172.8 | 1W | -108 | 180 | FCC/IC | |
| 230.4 | 1W | -106 | 230 | FCC/IC | |
| 276.4 | 1W | -105 | 230 | FCC/IC | |
| 345 | 1W | -103 | 400 | FCC/IC | |
| 19.2 | 2W** | -115 | 25 | None* | |
| 56 | 2W** | -110 | 60 | None* | |
| 115.2 | 2W** | -109 | 150 | None* | |
| 172.8 | 2W** | -108 | 180 | None* | |
| 230.4 | 2W** | -106 | 230 | None* | |
| 276.4 | 2W** | -105 | 230 | None* | |
| 345 | 2W** | -103 | 400 | None* |
Order Options
订购选项与型号核准
中国工信部无线电管理局电台入网型号核准代码：2017FP1213。
SDR400
Base Model
-840
-AES
-C1S
-C2S
| 选项 | 说明 |
|---|---|
| SDR400 | Base Model（1W 900MHz FHSS & 2W 400MHz Narrow-band Operation）。 |
| -840 | 840-845MHz Frequency Hopping & Single Channel。 |
| -AES | 128-bit AES Encryption。 |
| -C1S | 1W @ 900MHz，400MHz Hopping & 2W 400MHz Licenced & 128-bit AES。 |
| -C2S | 2W @ 900MHz，400MHz Hopping & 2W 400MHz Licenced & 128-bit AES。 |
